材料概述
PA12-GB 在 PA12 中填充 40% 玻璃微珠，剛性較未填充 PA12 提升約 50%（模數 2800–2900 MPa），尺寸穩定性出眾。
強度與伸長率在 XY 與 Z 向完全一致，適合不容許潛變或撓曲的高剛性外殼、治具與工裝。
主要物性
以下為原廠規格書典型值；列印件具方向性，未特別註明時為 XY 方向數值。
| 項目 | 數值 |
|---|---|
| 拉伸強度 | 30 MPa (XY 與 Z 相同) |
| 拉伸模數 | 2800–2900 MPa |
| 斷裂伸長率 | 6.5 % |
| 成品密度 | 1.3 g/cm³ |
| 熱變形溫度 @ 0.45 MPa | 173 °C |
| Izod 衝擊（缺口） | 2.7 kJ/m² |

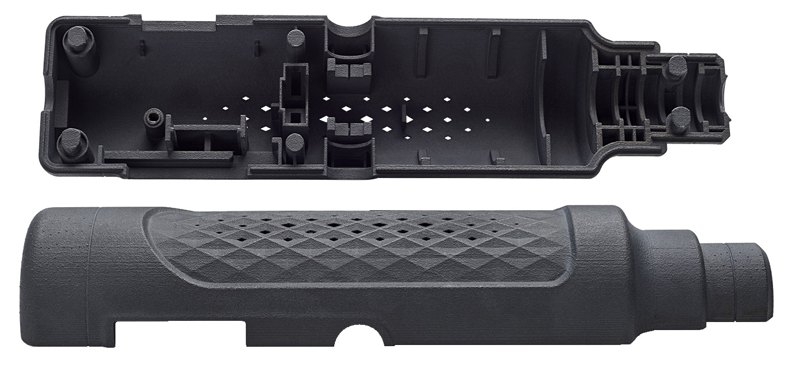

典型應用
- 高剛性外殼
- 治具與工裝
- 尺寸要求嚴格的功能零件
列印與使用注意
以延展性（伸長率 6.5%）換取剛性——不適合卡扣與活動鉸鏈設計。
